Узлы и способы крепления/монтажа сэндвич-панелей
Примыкание к цоколю. Вертикальный монтаж сэндвич-панелей, вариант 1.
Схема вертикального крепления сэндвич панели к железобетонному цоколю с использованием цокольных элементов FC-1, FC-2 и уплотняющих прокладок из полиуретана.
Примыкание к цоколю. Вертикальный монтаж сэндвич-панелей, вариант 2.
Вертикальный монтаж стеновой сэндвич панели к железобетонному цоколю с применением доборных элементов фасонного типа FC-3, FC-4. Цокольный ригель (уголок) находиться под панелью. Схема в разрезе.

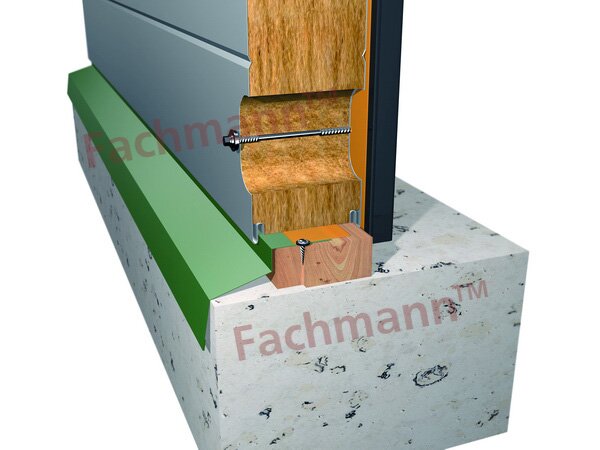

Примыкание к цоколю. Горизонтальный монтаж сэндвич-панелей, вариант 3.
Вариант монтажа стеновой панели в горизонтальном положении самосверлящим шурупом к стальной стойке с опорой на железобетонный цоколь. Использован один фасонный элемент FC-5 (схематичный разрез).
Примыкание к цоколю. Горизонтальный монтаж сэндвич-панелей, вариант 1.
Схема крепления сэндвич панели сбоку к несущему железобетонному основанию с применением цокольных элементов FC-6, FC-7 и двух стальных уголков.

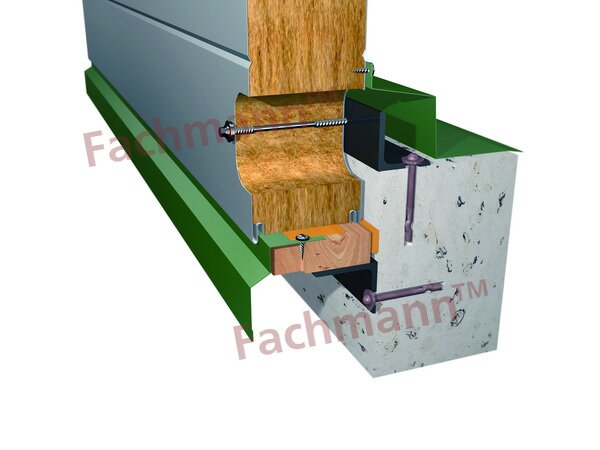

Примыкание к цоколю. Горизонтальный монтаж сэндвич-панелей, вариант 2.
Горизонтальный монтаж стеновой сэндвич-панели к внешней стороне цоколя на цокольную балку (схематичный разрез на рисунке).
Примыкание к цоколю. Вертикальный монтаж сэндвич-панелей, вариант 3.
Схема вертикального монтажа стеновой европанели с наружной стороны цоколя с утеплителем – пенополистерол. Крепление панели к стальной стойке самосверлящим шурупом (рисунок в разрезе).

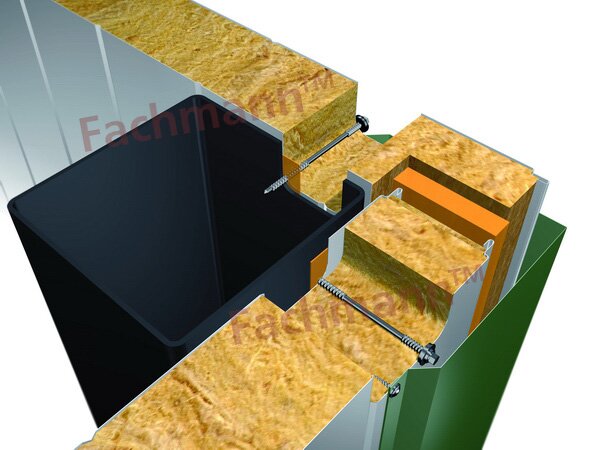

Угловое соединение панелей. Вертикальный монтаж, вариант 1 при S>150мм.

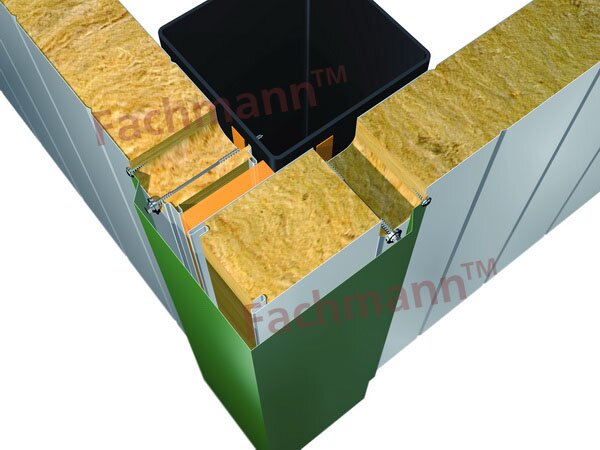

Угловое соединение панелей. Вертикальный монтаж, вариант 2 при S>150 мм.
Угловое соединение панелей. Горизонтальный монтаж, вариант 1 при S<150 мм.

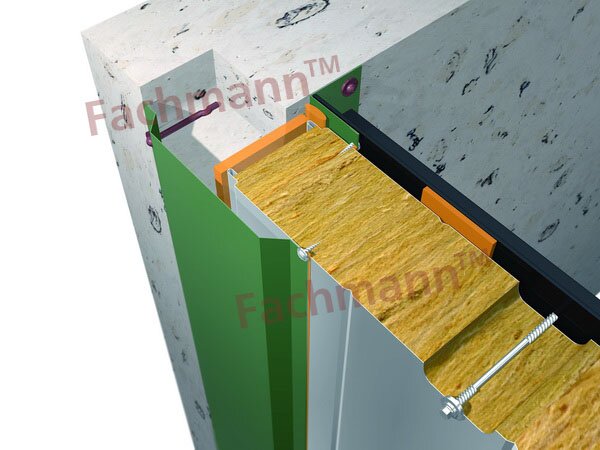

Примыкание к стене. Вертикальный монтаж, вариант 1.
Примыкание к стене. Вертикальный монтаж, вариант 2.

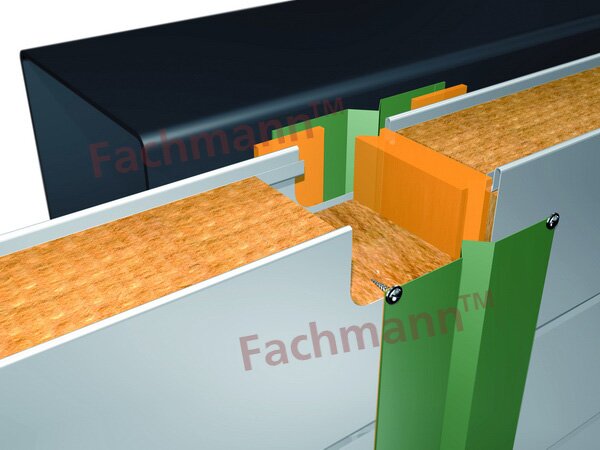

Стеновой температурный/ деформационный шов.
Крепление панелей к стальной опоре. Горизонтальный монтаж.
Крепление панелей к ж/б колонне. Горизонтальный монтаж.
